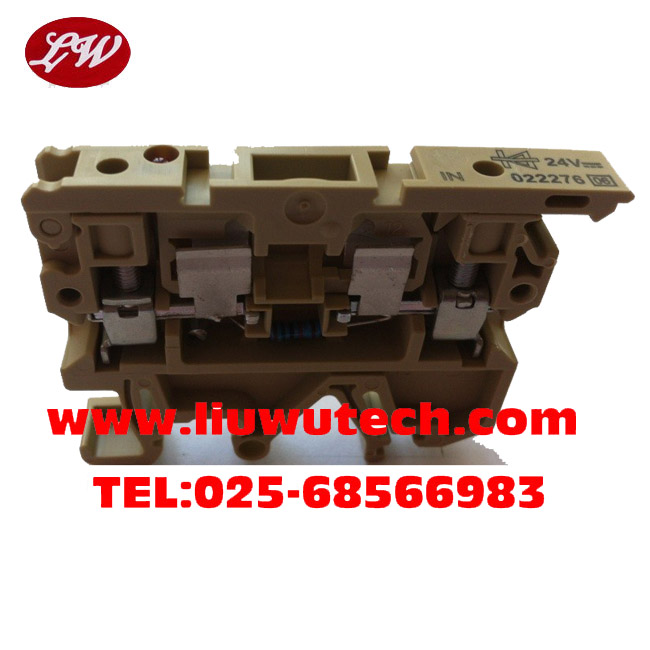

类型 ASK 1/EN LD 15K 24VDC
订货号 0222760000
版本 SAK系列, 熔断器型接线端子, 额定横截面: 4 mm², 螺钉联接, 直接安装
GTIN (EAN) 4008190024789
最小包装数 25 个
尺寸及重量
宽度 8.1 mm
高度 58 mm
深 51.5 mm
净重 13.44 g
温度
最小持续工作温度 -50 °C
最大持续工作温度 100 °C
产品说明
技术数据 注意： 使用横联时，导线最大规格为2.5mm²。可使用 ZH 0.5 至 ZH 1.5 双线管状端头。
其它技术参数
安装指导 直接安装
安装方式 直接卡在导轨上
开放端 右方
相同端子的数量 1
可压接导线 (额定联接)
DMS 电动螺丝刀的扭矩设置 2
剥线长度 9 mm
单股硬导线的最大压接面积 4 mm²
压接螺钉 M 3
双线管状端头 最大导线横截面 1.5 mm²
双线管状端头 最小导线横截面 0.5 mm²
导线最大压接面积 AWG AWG 12
导线最小压接面积 AWG AWG 26
最大压接面积 4 mm²
最大压接面积 软导线 4 mm²
最大压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 4 mm²
最大压接面积 软导线 管状端头预绝缘管状端头(DIN 46228/1) 额定联接 4 mm²
最大拧紧力矩 0.8 Nm
最小压接面积 0.13 mm²
最小压接面积 软导线 管状端头(DIN 46228/1)，额定联接 0.5 mm²
最小压接面积 软导线 0.5 mm²
最小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 0.5 mm²
最小拧紧力矩 0.6 Nm
测量规 按照 60 947-1 标准 A3
硬导线额定联接的最小压接面积 0.5 mm²
联接点数量 2
联接类型 螺钉联接
螺丝刀口尺寸 0.6 x 3.5 mm
连接方向 水平进线
显示元件
指示器的最大工作电压 24 V
指示器的电压类型 直流电
材料参数
材料 PA 66
颜色 米色/黄色
阻燃等级符合 UL 94 V-2
熔断器型接线端子
指示器的电压类型 直流电
显示 LED
最大运行电压 24 V
熔丝 G-Si.5 x 20
熔断器架 (部件支架) 可旋转
系统特征值
类型 螺钉连接, 熔丝盒, 带 LED, 单侧开放
必须的端板 是
层数 1
每层压接点数 2
层，内部桥接 无
PE联接 无
安装导轨 TS 35, TS 32
额定数据
额定横截面 4 mm²
额定电压 24 V
额定电流 6.3 A
最大电流 6.3 A
体积电阻率符合 IEC 60947-7-x 标准 1 mΩ
额定浪涌电压 6 kV
污染等级 3
额定数据（UL）
UR 证书号 E60693
最大导线尺寸 工厂接线 (UR) 12 AWG
最大导线尺寸 现场接线 (UR) 12 AWG
最小导线尺寸 工厂接线 (UR) 26 AWG
最小导线尺寸 现场接线 (UR) 22 AWG
分类
ETIM 3.0 EC000899
ETIM 4.0 EC000899
ETIM 5.0 EC000899
ETIM 6.0 EC000899
UNSPSC 30-21-18-11
eClass 5.1 27-14-11-16
eClass 6.2 27-14-11-16
eClass 7.1 27-14-11-16
eClass 8.1 27-14-11-16
eClass 9.0 27-14-11-16
